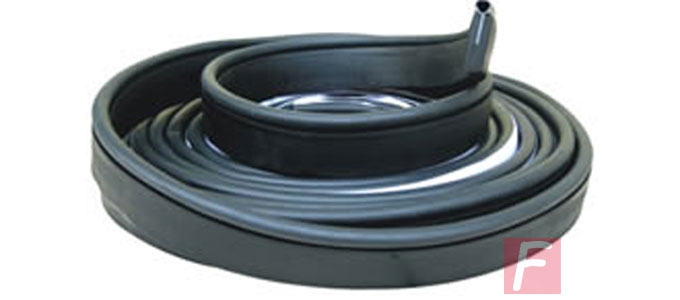

橡膠止水帶
橡膠止水帶是采用天然橡膠與各種合成橡膠為主要原料，摻加各種助劑及填充料，經(jīng)塑煉，混煉， 壓制成型，其品種規(guī)格較多，有橋型、山型、P型、R型、U型、Z型、乙型、T型、H型、E型、Q型等。該止水材料具有良好的彈性，耐磨性、耐老化性和抗撕裂性能，適應(yīng)變形能力強(qiáng)、防水性能好，溫度使用范圍-45℃-+60℃。當(dāng)溫度超過+70℃，以及強(qiáng)烈的氧化作用或受油類等有機(jī)溶劑侵蝕時，均不得使用該產(chǎn)品。
產(chǎn)品性能與特點
利用橡膠的高彈性和壓縮變形性，在各種荷載下產(chǎn)生彈性變形，從而起到緊固密封，有效的防止建筑構(gòu)件的漏水、滲水，并起到減震緩沖作用。從而確保工程建筑的使用壽命。
產(chǎn)品用途
橡膠止水帶適用于：基建工程、地下設(shè)施、隧道、污水處理廠、水利、地鐵等工程；為閘門、壩底、建筑工程、地下建筑物等伸縮縫混凝土澆制配用。
施工與安裝
止水帶是在混凝土澆注過程中部分或全部澆埋在混凝土中，混凝土中有許多尖角的石子和銳利的鋼筋頭，因為塑料和橡膠的撕裂強(qiáng)度比拉伸強(qiáng)低3-5倍，止水帶一旦被刺破或撕裂時，不需很大外力，裂口就會擴(kuò)大，所以在止水帶定位和混凝土澆搗過程中，應(yīng)注意定位方法和澆搗壓力，以免止水帶被刺破，影響止水效果。
具體注意事項如下：
一、止水帶不得長時間露天曝曬，防止雨淋，勿與污染性強(qiáng)的化學(xué)物質(zhì)接觸。
二、在運輸和施工中，防止機(jī)械、鋼筋損傷止水帶。
三、施工過程中，止水帶必須可靠固定，避免在澆注混凝土?xí)r發(fā)生位移，保證止水帶在混凝土中的正確位置。
四、固定止水帶的方法有：利用附加鋼筋固定、專用卡具固定、鉛絲和模板固定等（圖）。如需穿孔時，只能選在止水帶的邊緣安裝區(qū)，不得損傷其他部位。
五、用戶定貨時應(yīng)根據(jù)工程機(jī)構(gòu)，設(shè)計圖紙計算好產(chǎn)品長度，異型結(jié)構(gòu)要有圖紙說明，盡量在工廠中將止水帶連接成整體，如需現(xiàn)場連接時，可采用電加熱板硫化粘合或冷粘接（橡膠止水帶）或焊接（塑料止水帶）的方法。
技術(shù)指標(biāo)
| 項目 | 指標(biāo) | ||
| B | S | J | |
| 硬度 | 60±5 | 60±5 | 60±5 |
| 拉伸強(qiáng)度（MPa） | ≥15 | ≥12 | ≥10 |
| 扯斷伸長率（%） | ≥380 | ≥380 | ≥300 |
| 壓縮永久變形（70℃×24h） | ≤35 | ≤35 | ≤35 |
| 壓縮永久變形（23℃×168h） | ≤30 | ≤25 | ≤25 |
| 撕裂強(qiáng)度（KN/m） | ≥30 | ≥25 | ≥25 |
| 脆性溫度（℃） | ≤-45 | ≤-40 | ≤-40 |
| 臭氧老化50pphm:20% | 2級 | 2級 | 0級 |
| 橡膠與金屬粘合 | 斷面在彈性體內(nèi) | ||
相關(guān)標(biāo)準(zhǔn)
產(chǎn)品執(zhí)行標(biāo)準(zhǔn)：
GB18173.2－2000《高分子防水材料第2部分止水帶》
GB/T 2059－2008《銅及銅合金帶材》
GB 3280－2007《不銹鋼冷軋鋼板及鋼帶》
GB50108－2001《地下工程防水技術(shù)規(guī)范》
設(shè)計及施工規(guī)范：
GB 50204－1992《混凝土結(jié)構(gòu)工程施工及驗收規(guī)范》
GB50300—2001《建筑工程施工質(zhì)量驗收統(tǒng)一標(biāo)準(zhǔn)》
GB50108—2001《地下工程防水技術(shù)規(guī)范》
GB50208—2002《地下防水工程質(zhì)量驗收規(guī)范》
注：在25°室溫下，所有測試（除干燥時間外）是在固化 7 天后進(jìn)行。
